电子万能拉力试验机特性

发布时间:2021-03-10 15:07:34 浏览量:

电子万能拉力试验机特性:电子万能拉力试验机主要用于材料的拉伸,压缩,弯曲,剪切,剥离,撕裂等试验;一台万能试验机设备可同时标定多个传感器,扩展了测试范围;全量程不分档,可支持传感器满负荷的0.2-100;可选择应力-应变、力-伸长、力-时间、力-应变、强度-时间等多种曲线;一组试验的曲线可以多种颜色叠加对比;试验曲线上的任意一段可进行区域放大分析;可对试验数据进行编辑修改,灵活适用;试验条件及测试结果等数据可自动存储;试验报告格式灵活可变,适用于不同用户的不同要求;电子万能拉力试验机可对一组试验中曲线数据的有效与否进行人为选定;移动横梁可自动返回试验初始位置;可手动控制横梁上下移动。

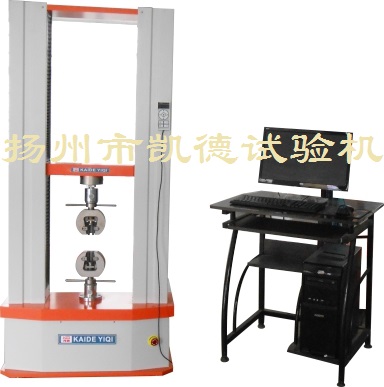

电子万能拉力试验机特性

1、主机:

1.1该机采用门式双空间结构。

1.2调速系统采用日本松下伺服调速系统及交流伺服电机,性能稳定可靠,具有过流、过压、过载等保护装置。调速范围可达0.1~500mm/min。

1.3传动部分采用圆弧同步齿形带,精密丝杠副传动,传动平稳,噪音低,传动效率高。

1.4万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。

2、控制系统、操作软件及数据处理系统

2.1计算机控制系统,具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集,对实验特性曲线实现实时动态显示,微机控制电子万能试验机的试验数据文件能以常用数据库方式保存,方便实现客户的资源共享及网络管理,以及用户的再分析。对于用户自定义的各种word2000报表,该软件可轻松实现访问,解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线。

2.2保护功能:该机具有软件和机械两种限位保护方式,超过负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

2.3对于负荷通道可实现自动标示,直观方便。

2.4批量试验可实现曲线的分层次显示,曲线自动跟随。

2.5该软件可实现用户自定义的速度设定,速度的计算机调整。还可实现高精度的速度标定,随时调整速度档位和编码。

2.6监测试验过程:对试验过程中的试验力、位移、曲线等多种参数可实现实时显示。

2.7结果再现功能:试验操作完成并存盘后,可根据用户需要在以后任意时间打开并对试验数据进行再分析。

2.8可根据用户需要选择负荷~时间、负荷~位移、位移~时间等曲线来进行试验及数据显示、存储、分析及打印。

2.9曲线逐点遍历功能:可通过鼠标在曲线上点击力与变形值,以求得每一点的各种参量。

2.10结果对比功能:可以同时观察多个试验曲线,并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。

2.11力接口:力通道接口及试验软件可根据用户需要配备各种传感器,并能进行标定、修改参数及正常试验。

2.12数据采样频率:可根据用户试验要求选择高速采样频率。

3、特殊附具:除配有标准附具外,也可根据用户需要配备特殊附具(如土工布、铝箔、纸张、塑料橡胶等)。
