简易压力机的工作原理和特点

发布时间:2020-7-29 浏览量:

为了确保中小型预应力混凝土构件质量,我们试制成功了简易压力机。其特点是:结构简单、准确度较高,造价低,便于土法上马,广大城乡建筑企业以及基层施工队均可自行制作。

1.简易压力机工作原理和构造

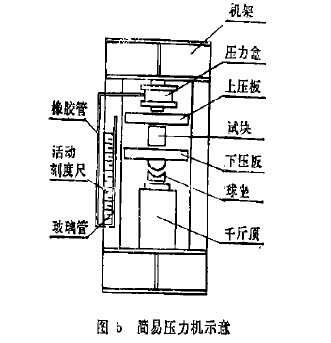

简易压力机(图5)由机架、压力盒、上下压板、球座和千斤顶(100吨)五部分组成。


简易压力机

将所需检验的混凝土试块置于上下压板之间,并对中、缓慢、均匀地向千斤顶里打油,使试块受压,玻璃管水面即同时上升。

当混凝土试块出现裂纹,玻璃管中水面开始下降时,记录高水面所指示的压力值,千斤顶立即回油,这样就测出了混凝土试块所能承受的最大压力值。

球座可以旋转,当试块尺寸稍有偏差时,可通过球座旋转加以调整,使试块均匀受压。

简易压力机的机架用型钢、钢板焊成,最大工作压力为80吨。

即使强度为300号的15×l5×15厘米的混凝土试块,也可在简易压力机上检验。如果检验7.07×7.07×7.07厘米的砂浆试块,则80吨压力盒精度就不够了,此时可在试块下加放一个前面所介绍的5吨压力盒。这样,简易压力机既可检验混凝土强度,又可检验砂浆强度。

如果试块受压时总是沿一个方向先开裂,说明试块不是中心受压,应查明原因,加以纠正。

当压试块时,发现水面下降,应立即使千斤顶回油,以免试块突然压碎爆裂而伤人。

2.压力盒

与测拉力用的压力盒相比较,压力机用的压力盒中间没有孔洞,而且尺寸更大些(图6)。我们经过不同尺寸压力盒的试验,证明以外径Φ220毫米,上下圆钢板厚30毫米为佳,既能承受80吨压力,又可产生较高的水柱。压力盒的标定,我们是在200吨瑞士压力机上进行的。


简易压力机压力盒

3.压力机使用效果

在200吨瑞士压力机和简易压力机上对400号混凝土作对比试验,以检验简易压力机的效果。

共作五组混凝土试块,共54块,试块尺寸为10×10×10厘米,试验龄期为7、14和21天。

试验结果(表2)表明,在200吨压力机上测定27块,平均抗压力为32.75吨,在简易压力机上测定27块,平均抗压力为32.61吨,简易压力机平均偏差为-0.14吨,相对误差为-0.43%,其中一组最大的相对误差为-2.3%,说明误差是不大的,可以满足使用要求。


为大家推荐一款全自动电脑控制压力机

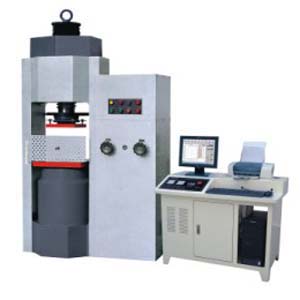

全自动电脑控制压力机
